产品介绍

SLC种植屋面防护虹吸排水收集系统是利用HDPE排水板作为防水层的保护层，同时承接入渗的雨水；HDPE排水板上的雨水排入HDPE线性成品排水沟，通过HDPE线性成品排水沟有组织地对雨水进行汇集；最终运用虹吸排水的原理，通过HDPE虹吸排水管把汇集在HDPE线性排水沟中的雨水收集到雨水收集利用系统或排放到市政雨水管中。

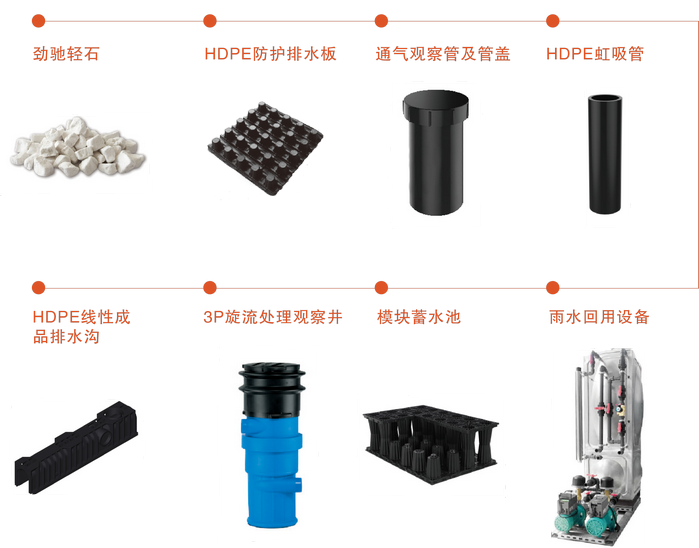

系统组成

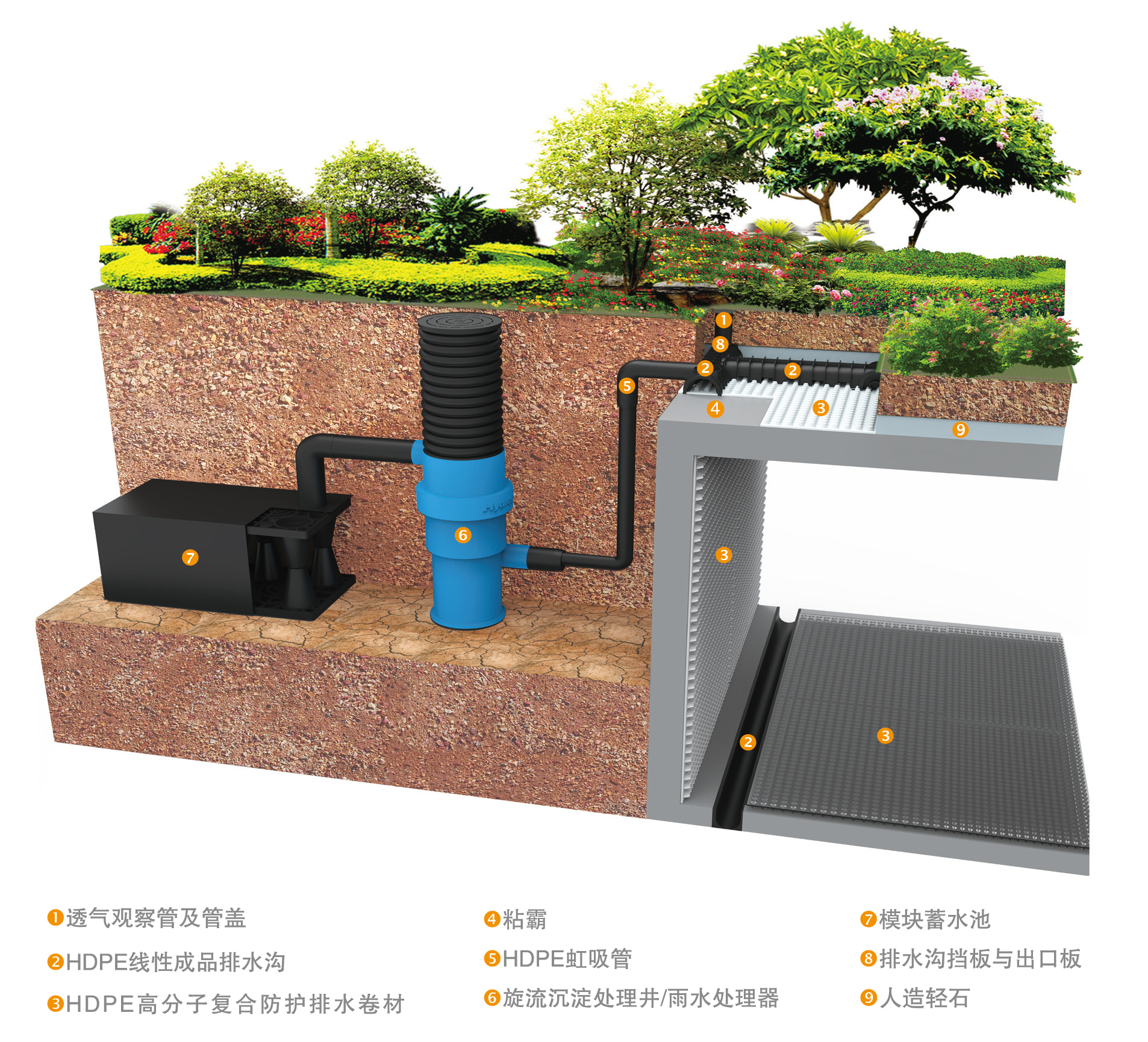

SLC种植屋面排水系统

系统应用

SLC系统主要用于地下车库顶板、屋顶绿化空中足球场、体育中心过街隧道、地下广场。适用于公共、住宅及工业建筑。

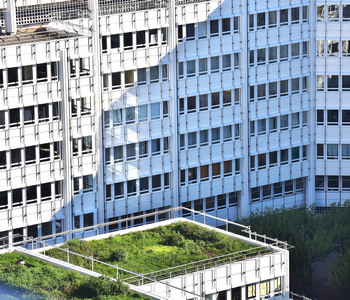

屋顶绿化

空中足球场

地下车库

系统优势

● 系统能够及时排除屋面积水，保持土壤的透气性，保证植物根系正常生长，提高植物成活率。

● 排水效果好，不会造成积水现象，对防水层进行保护，提高建筑物使用寿命。

● 便于维护，减少堵塞现象。

● 对渗入水进行收集净化，做为园林浇灌用水，节约水资源。

● 取消保护层、隔离层、代替传统排水过滤层，降低工程造价。

● 施工方便，节省3/4的施工周期。

● 相对于传统施工工艺，总造价至少节省1/3-1/2。

系统对比

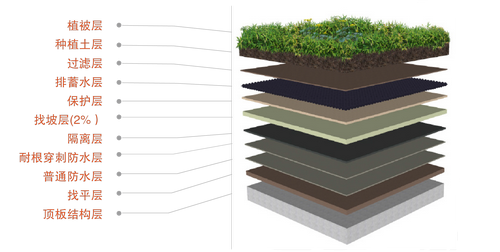

1.SLC种植屋面防护虹吸排水收集系统与传统种植屋面排水节点层次对比

种植屋面无保温（隔热）层

SLC防护虹吸排水收集系统

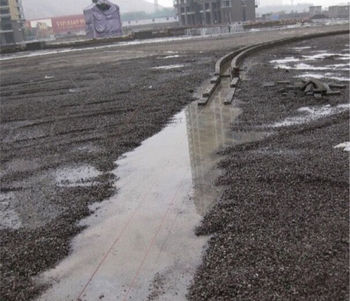

2.传统盲管或砖砌盲沟

● 排水盲沟为圆形，排水截面积小，排水效率低

● 排水盲沟四周开孔，盲沟内的水会不断渗透

   到车库顶板上

● 排水盲沟抗压强度低，回填土时容易造成盲

   沟变形堵塞

● 排水盲沟属子渗透型排水，排水速度慢

● 砖砌盲沟自重大，材料及人工成本高

● 砖砌盲沟由于要用到水泥砂浆，容易造成排

   水口堵塞

● 砖砌盲沟对回填土要求较高

VS

● 排水沟为方形结构，排水面积大

● 排水沟通过双面自粘粘霸贴在防水层或防水层的保护

   层上，保持位置稳定性

● 排水沟之间采用扣接方式连接，施工方便

● 排水沟与HDPE排水板之间搭接采用粘接方式，形成

   一个整体的排水面

● 可将屋面分割为若干个排水区城，加速排水

● 透气管使得排水沟与HDPE排水板之间的空气形成

   流通，使水更迅速的排出

● 透气观察管可以实时观察排水沟的水流通畅情况

SLC系统HDPE线性成品排水沟

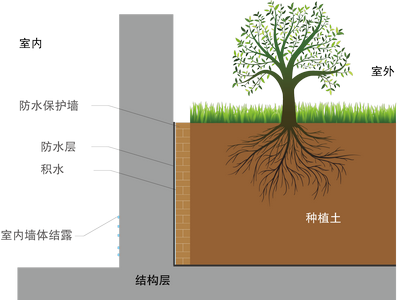

3.传统砌砖墙防水效果

VS

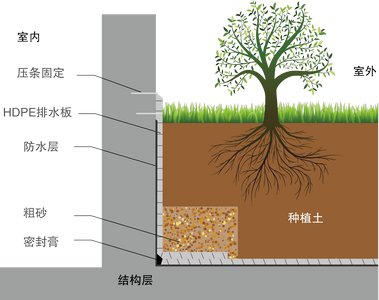

HDPE防护排水板防水效果

● 费时费工，增加成本

● 砖墙具有渗水性

● 造成保护墙积水

● 砖墙不具有阻根性

● 室内返潮、结露

● 施工简单迅速

● 渗入水可通过SLC系统排出

● SLC系统与防水层间不积水

● SLC为高分子材料，具有阻根性

● 保持室内干燥不结露

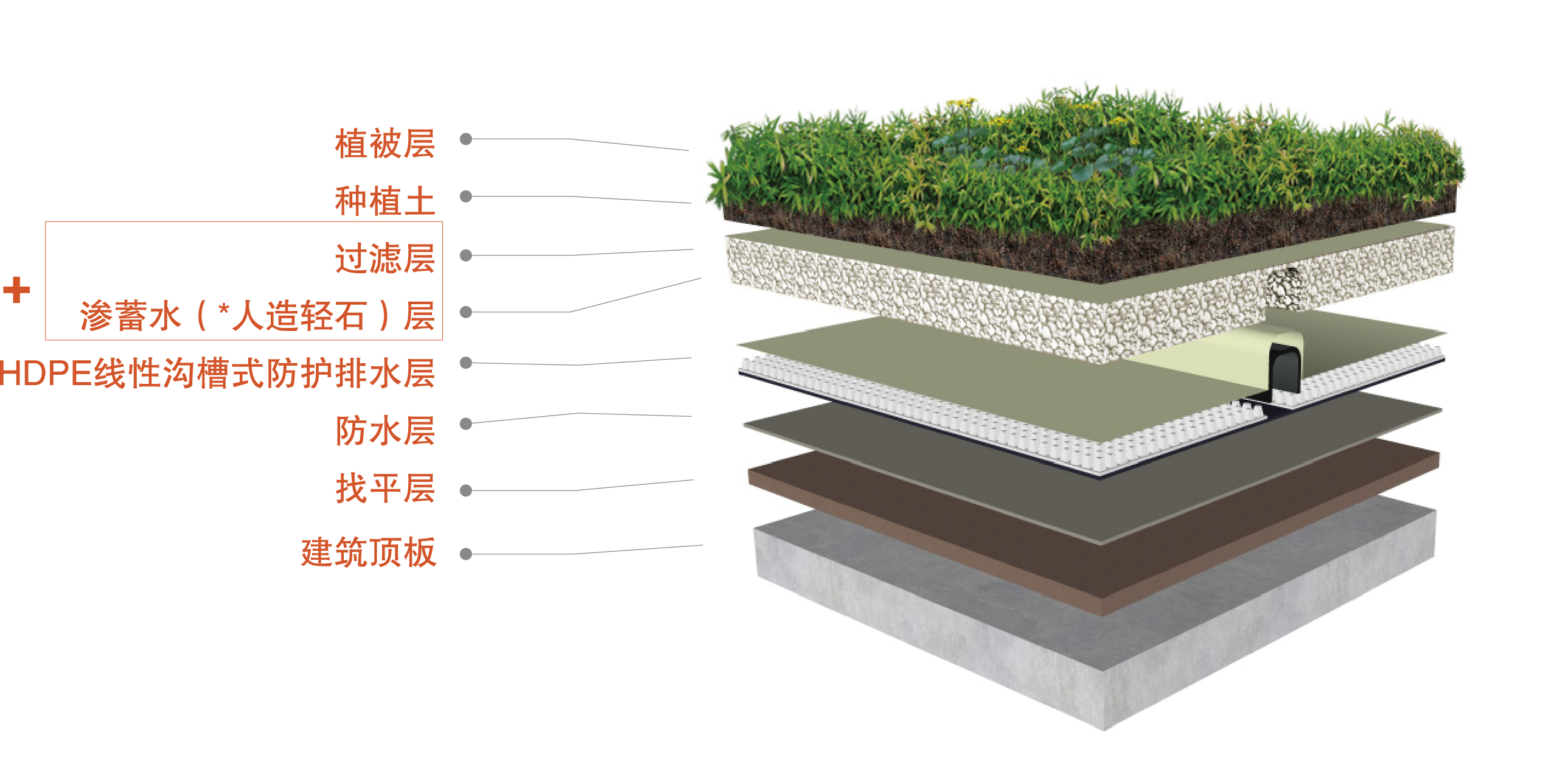

SLC+方案

SLC+方案是利用劲驰人造轻石具有多孔、比表面积大、轻质、透气、透水、保水、隔 热、阻燃、强度高、不降解等特性。在HDPE线性沟槽式防护排水层上增加过滤层和渗蓄水层。

SLC+方案的优势

● 有效降低屋面绿化荷载，降低建筑结构造价。

● 当两季雨水饱和状态时，渗蓄水层发挥透水，保水特性。降低屋顶的静态水层，防止了一般常见的屋顶雨水渗漏。

● 可以起到隔热保温、防水、降低城市热岛效应作用。

● 在少雨时，蓄水层的水通过蒸发作用释放出水，对上层种植土壤进行补水，促进植物生长，

   防止植物缺水枯死现象，降低植物维护成本。

● 是低成本、高效率、易实施实现建筑小区“海绵城市”的重要手段和工具。可以降低为实现建筑小区雨水控制和利用目标的费用。

项目

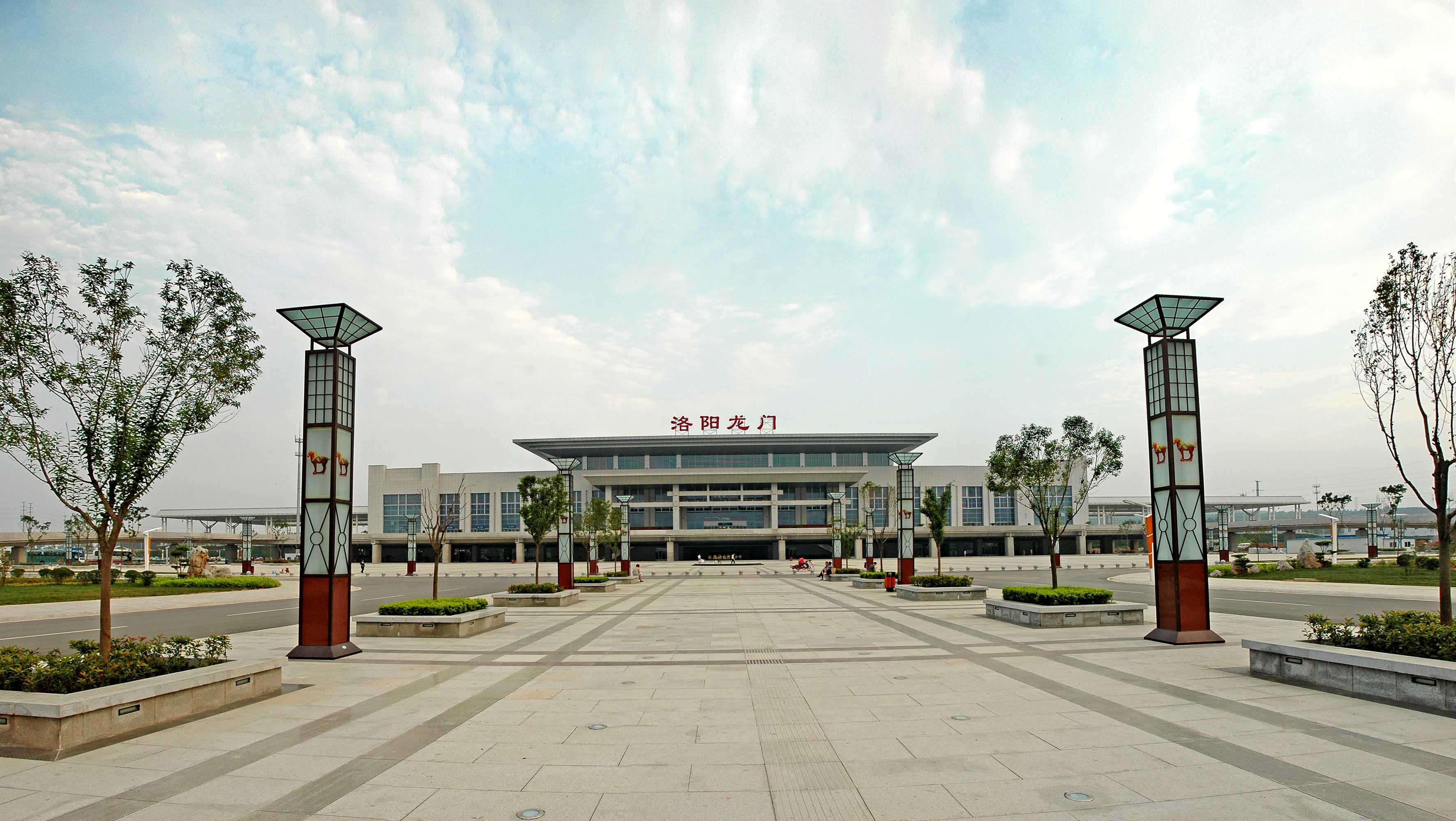

洛阳龙门站

常德火车站

贵安高铁站

西安火车站北广场

重庆十八梯火柴坊体验中心

苏州工业园区生物医药产业园

山西大同美术馆

延安新区污水处理厂

秦皇岛万达广场

沈阳首创禧悦

云南昆明翡翠南郡小区

青岛远洋万和城

安庆市老峰片区

武汉中信泰富

中粮花熙祥云商业地产

菏泽郓城公馆
